PAWO F3

Produktinformation

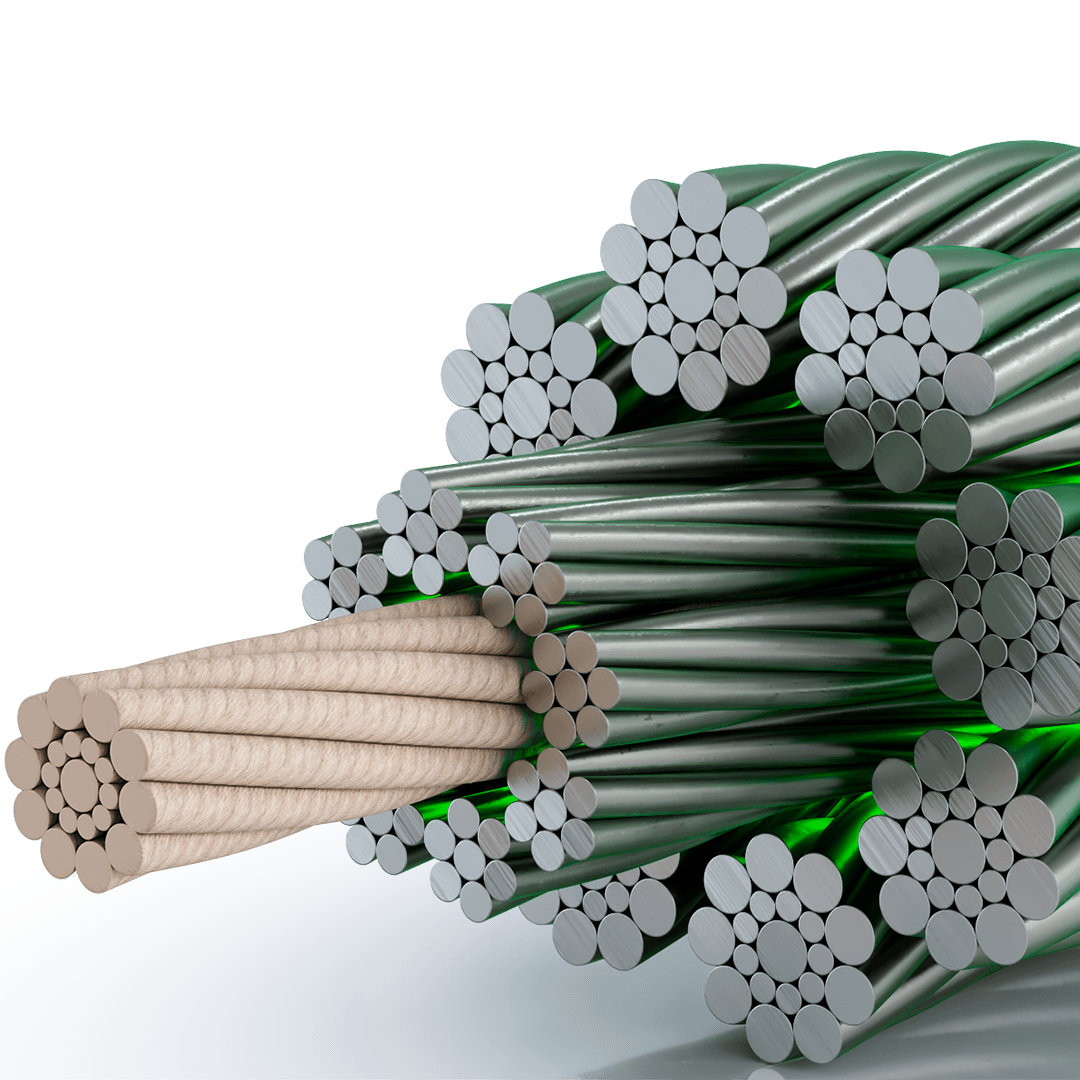

Spezialseil mit Stahlseileinlage für Aufzüge

Vielfältig einsetzbar ist das Aufzugseil PAWO F3 ein langjährig erprobtes Tragmittel für Treibscheibenaufzüge. Nach Werksnorm gefertigt sind die Außenlitzen als Seale Konstruktion ausgeführt.

Die jeweils neun dicken Drähte der äußeren Litzenlage bieten einen erhöhten Widerstand gegen Verschleiß. Daher wird das Seil dort eingesetzt, wo die Seillebensdauer stärker durch den Treibscheibenangriff als durch Dauerbiege-beanspruchung bestimmt wird.

Verbunden mit guten Dehnungseigenschaften wird durch die Stahlseileinlage ein höherer metallischer Seilquerschnitt erreicht. Verformungen des Seilquerschnittes, z.B. in Keilrillen, werden stark reduziert. Der Faserstoffanteil im Kern der Stahlseileinlage arbeitet als Schmierstoffspeicher.

Eigenschaften

  • kleine und mittlere Förderhöhen
  • geringe bis mittlere Biegewechselzahl
  • normale bis starke Frequentierung
  • verschleißarm
  • geringe Dehnung
  • lange Lebensdauer

Technisches Datenblatt Kontakt aufnehmen


Technische Daten

Konstruktion: 8 x 19 Seale mit Stahlseileinlage, Kreuzschlag
technische Lieferbedingungen nach DIN EN 12385, ISO 4344

Tragende Drähte in den Außenlitzen: 152
Nennfestigkeit 1570 MPa, Stahldraht blank oder verzinkt

Seil-Ø (zulässige Toleranzen)
ohne Last: mit Last (10% von Fmin):
max. 3% < 10 mm min. -1% <= 10 mm
max. 2% > 10 mm min. -1% > 10 mm
Seildurchmesser (mm) rechnerisches Längengewicht (kg/m) Mindestbruchkraft (kN) Artikelnummer
8 0,243 38 761208040
9 0,307 48,3 761209033
10 0,385 60,5 761210034
11 0,465 73,4 761211033
12 0,546 86,8 761212033
13 0,65 103,1 761213033
14 0,752 119,3 761214033
15 0,867 137,6 761215033
16** 0,981 154,8 761216033
18* 1,226 193,6 761218033
19*** 1,376 217,6 761219033
20* 1,52 241,5 761220033

9,5(3/8") 0,346 54,4 761209533
12,7(1/2") 0,624 98,3 761212733
17,5(11/16")* 1,199 187 761217533

* Keine Lagerware
** Kann auch als 5/8"" verwendet werden
*** Kann auch als 3/4"" verwendet werden
