Hochleistungsseile

Produktinformation

CompactTrac, PowerTrac, TopTrac, HyTrac

Die fortschreitende technische Entwicklung in der Aufzugsindustrie, mit immer größeren und schnelleren Anlagen, verbunden mit kleineren Antrieben hat die Anforderung an die Tragseile gravierend gesteigert. Diesen Trend hat Gustav Wolf mit Neuentwicklungen von Seilen < 8 mm bereits aufgegriffen: Ein weiterer Schritt ist eine neue Generation von Aufzugseilen, die zielorientiert den steigenden Anforderungen an bestehenden und neuen Anlagen ab einem Seildurchmesser von 8 mm gerecht wird.

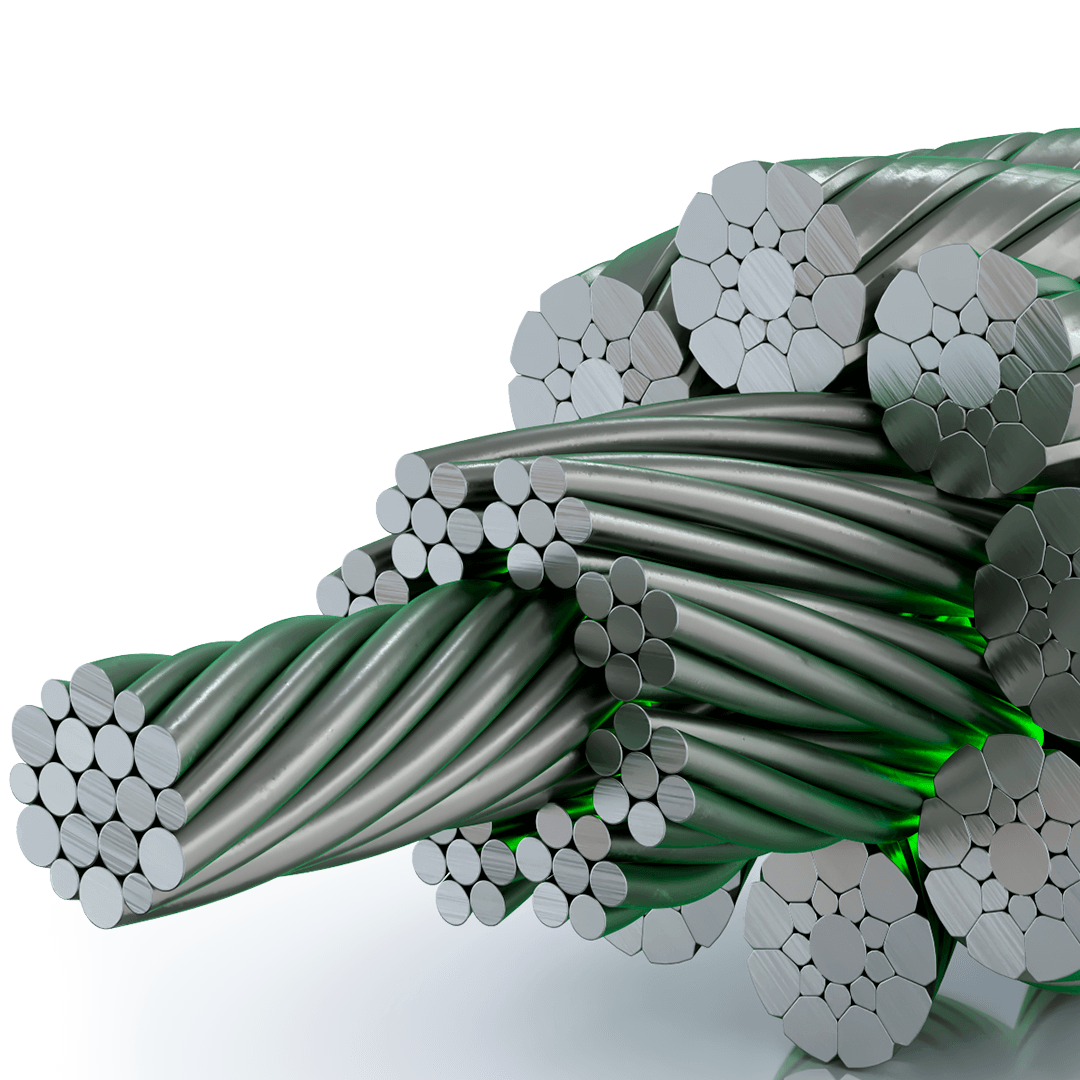

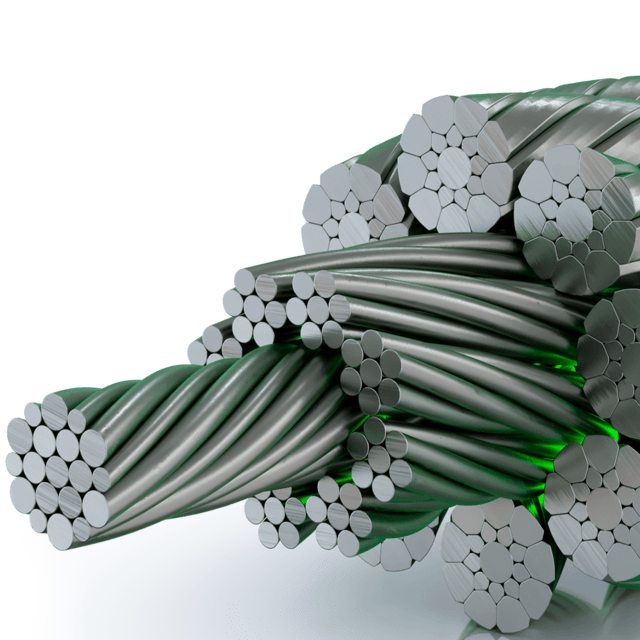

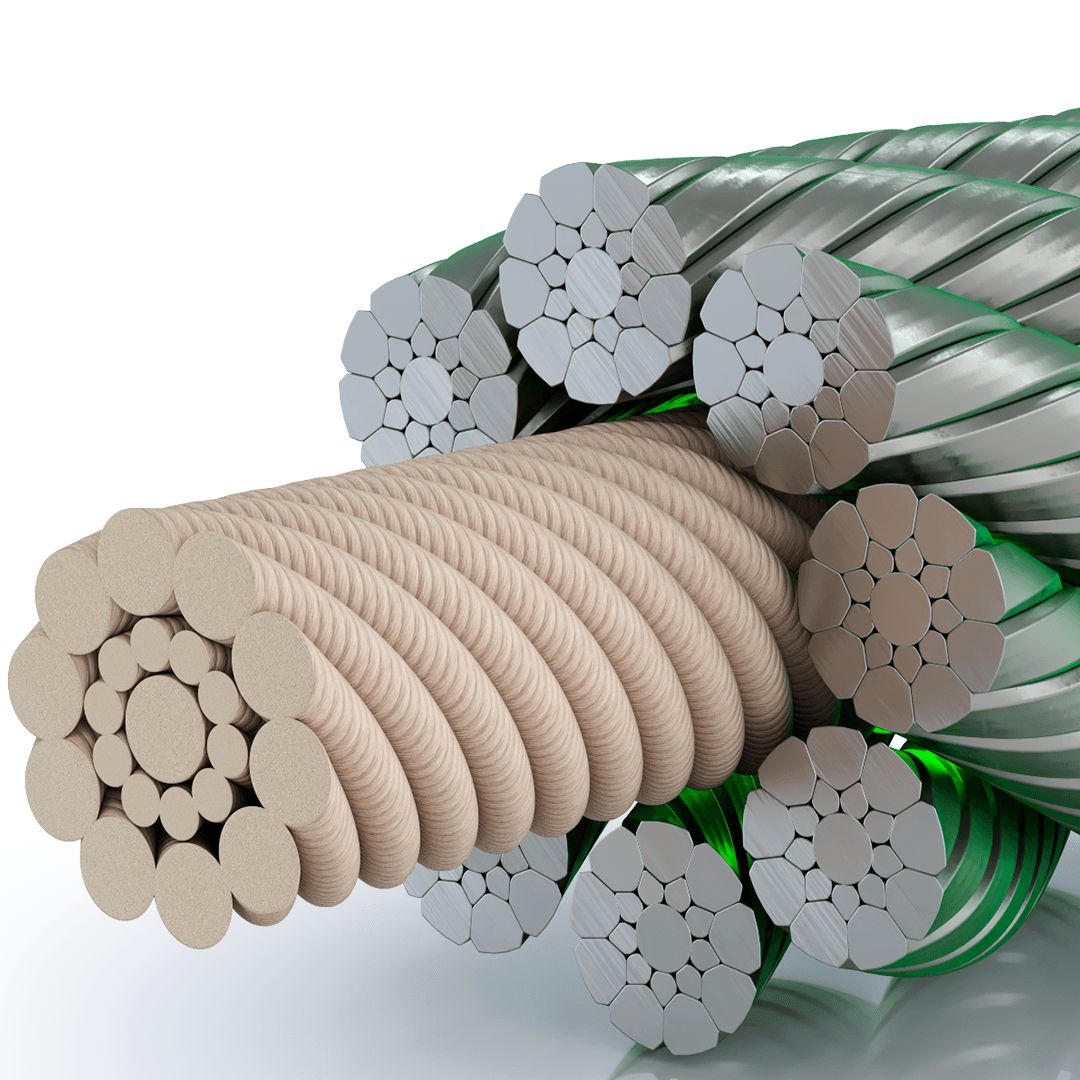

So zeichnen sich unsere Neukonstruktionen CompactTrac und PowerTrac, mit den verdichteten Außenlitzen, durch deutliche Verbesserungen in den folgenden Bereichen aus:

Längere Lebensdauer durch höhere Biegewechselzahl

Größere Verschleißfestigkeit; die größere Oberfläche der Außenlitzen sorgt für eine bessere Passgenauigkeit in der Rille der Treibscheibe und verhindert damit die punktuelle Belastung herkömmliche Aufzugseile. Der Anpressdruck wird gleichmäßig auf das Seil verteilt. Dadurch werden der Verschleiß und die Lärmentwicklung deutlich reduziert.

Reduzierte Dehnung; durch den höheren metallischen Querschnitt ist das Dehnnungsverhalten der Seile klar verbessert und reduziert damit den Wartungsaufwand.

Kleinere Durchmesser; durch höhere Bruchkräfte möglich, dadurch Kostenreduktion bei Neuinstallation.

Durch die längere Lebensdauer, sowie einfachere und kostengünstigere Wartung, ist es Gustav Wolf gelungen eine neue Generation Aufzugseile zu entwickeln, die zukünftige technische und wirtschaftliche Anforderungen der Aufzugstechnologie perfekt erfüllt.

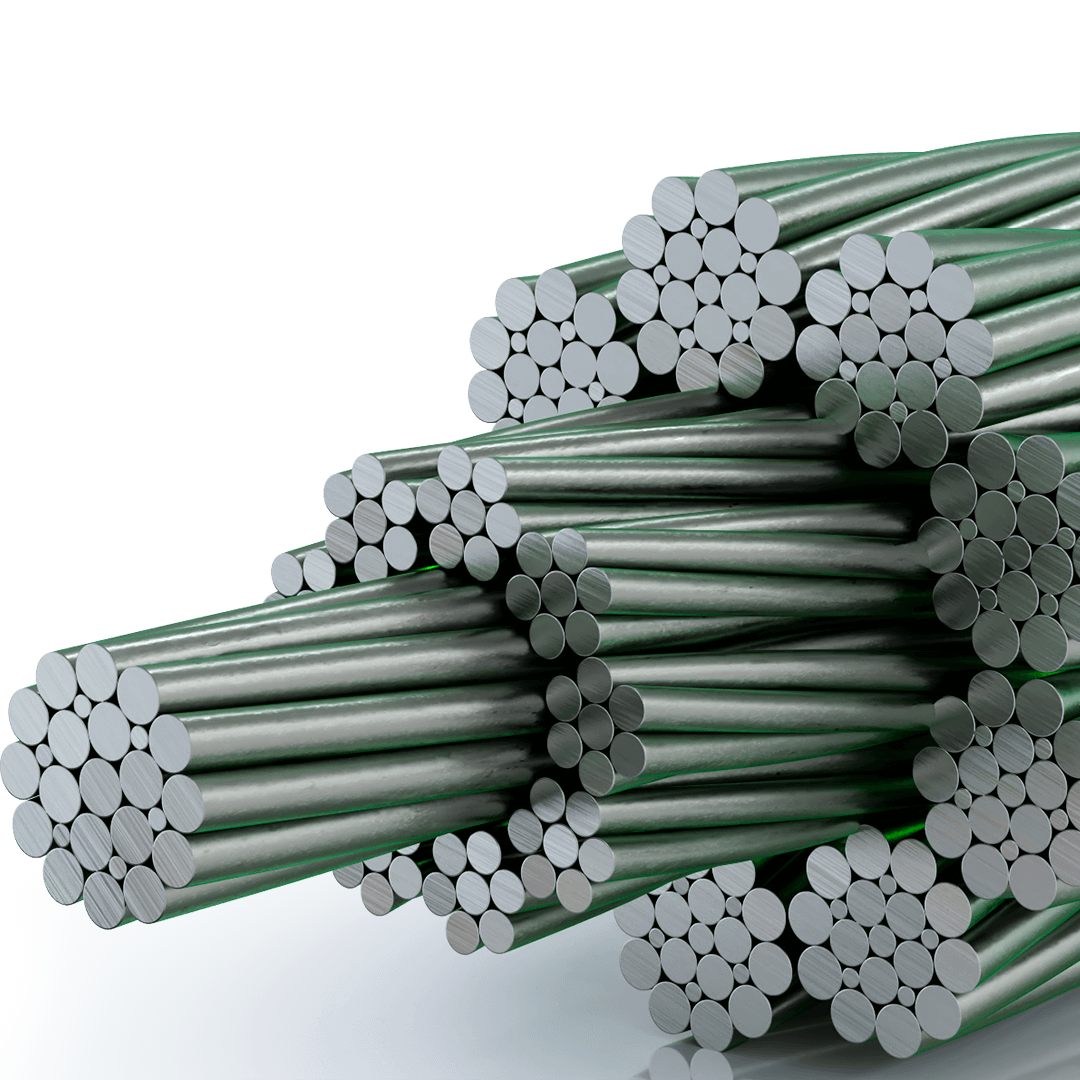

TopTrac erfüllt höchste Anforderungen:

9 Außenlitzen führen zur Reduzierung der Biegespannung im Einzeldraht = extrem hohe Lebensdauer.
Die Doppelparallelverseilung ermöglicht einen deutlichen Anstieg des metallischen Querschnittes bei gleichem Seildurchmesser = Übertragung höherer Zugkräfte.
Ausschließlich parallel verseilte Elemente reduzieren die Pressung innerhalb des Seils = maximale Verschleißfestigkeit.

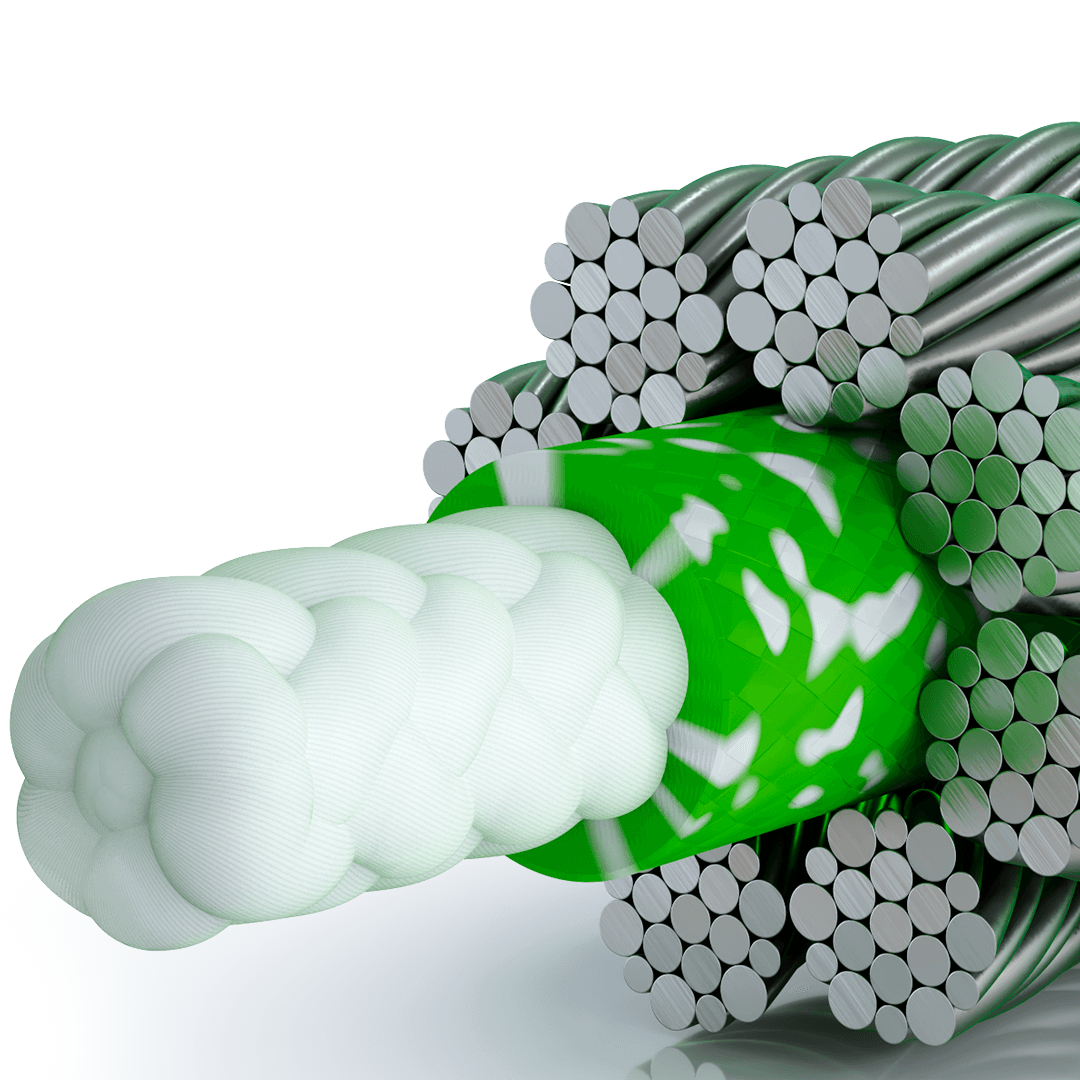

Hytrac - Das neue Hybridseil

8 x 19 W-SFC
Im Vergleich zu Vollstahlseil gleiche Bruchkraft aber 20 % geringeres Gewicht.
SFC = 15 mal stärker als Stahl

Technisches Datenblatt Kontakt aufnehmen


Technische Daten

Technische Daten CompactTrac

Technische Lieferbedingungen: DIN EN 12385, ISO 4344

Material:
GW-Stahldraht, DIN EN 10264, blank

Nennfestigkeit innenliegende Drähte; 1770 N/mm²

Nennfestigkeit außenliegende Drähte; 1180 N/mm²

Seil-Ø (zulässige Toleranzen)
ohne Last: mit Last (10% von Fmin):
max. 6% ≤ 10 mm max. -0% ≤ 10 mm
max. 5% > 10 mm max. -0% > 10 mm
Seildurchmesser (mm) rechn. Längengewicht (kg/m) Mindestbruchkraft (kN)
8 0,2 29,4
9,5 0,32 41,8
12,7 0,58 75,8
16 0,92 119,8

Technische Daten PowerTrac

Technische Lieferbedingungen: DIN EN 12385, ISO 4344

Material:
GW-Stahldraht, blank oder verzinkt

Nennfestigkeit 1570 N/mm²

Liftqualität, DIN EN 10264, ISO 4101

Seil-Ø (zulässige Toleranzen)
ohne Last: mit Last (10% von Fmin)
max. 3% ≤ 10 mm max. -1% ≤ 10 mm
max. 2% > 10 mm max. -1% > 10 mm
Seildurchmesser (mm) rechn. Längengewicht (kg/m) Mindestbruchkraft (kN)
8 0,27 45,4
10 0,43 71,8
13 0,73 121,6
16 1,11 183,2

Technische Daten TopTrac

Technische Lieferbedingungen: DIN EN 12385, ISO 4344

Material:
GW-Stahldraht, blank oder verzinkt

Nennfestigkeit 1570 N/mm²

Liftqualität, DIN EN 10264, ISO 4101

Seil-ø (zulässige Toleranzen)
ohne Last: mit Last (10% von Fmin):
max. 3% ≤ 10 mm max. -1% ≤ 10 mm
max. 2% > 10 mm max. -1 > 10 mm
Seildurchmesser (mm) rechn. Längengewicht (kg/m) Mindestbruchkraft (kN)
8 0,28 46,6
10 0,42 71,9
13 0,73 123,4
16 1,1 186,2

Technische Daten HyTrac

Technische Lieferbedingungen: DIN EN 12385, ISO 4344

Material:
GW-Stahldraht, blank oder verzinkt

Nennfestigkeit 1570 N/mm²

Liftqualität, DIN EN 10264, ISO 4101

Seil-ø (zulässige Toleranzen)
ohne Last: mit Last (10% von Fmin)
max. 3% ≤ 10 mm max. -1% ≤ 10 mm
max. 2% > 10 mm max. -1 > 10 mm
Seildurchmesser (mm) rechn. Längengewicht (kg/m) Mindestbruchkraft (kN)
8 0,22 43,0
13 0,57 111,0
